Drenagem automática
![AD_14](http://pt.anka.parts/wp-content/uploads/slider/cache/30e022b9f8052899ae6e144871c402fe/AD_14.webp)
![AD_13_3](http://pt.anka.parts/wp-content/uploads/slider/cache/41b4f001b60c1dd7dfdb5f37092a41b4/AD_13_3.webp)
![AD_13_2](http://pt.anka.parts/wp-content/uploads/slider/cache/1d7896a97bb5e28607921a1781e3b218/AD_13_2.webp)
![AD_13_1](http://pt.anka.parts/wp-content/uploads/slider/cache/9c3468e44baae0566bb70c83ab0763d1/AD_13_1.webp)
![](http://pt.anka.parts/wp-content/uploads/slider/cache/a3a478d062bebc3153384df3452a152d/AD_13.webp)
![AD_14](https://pt.anka.parts/wp-content/uploads/slider/cache/5c85e4bbb650fac67860733a72124fff/AD_14.webp)
![AD_13_3](https://pt.anka.parts/wp-content/uploads/slider/cache/cd64bb400a6dc03d4eb7d4b3210436e2/AD_13_3.webp)
![AD_13_2](https://pt.anka.parts/wp-content/uploads/slider/cache/7ca2c564c3952e60f411b4b68fa2e52d/AD_13_2.webp)
![AD_13_1](https://pt.anka.parts/wp-content/uploads/slider/cache/c3f74c803f6dbcf764c94e76cf138ab0/AD_13_1.webp)
![AD_13](https://pt.anka.parts/wp-content/uploads/slider/cache/29411c7718619d6d4b7e3a333769f2f3/AD_13.webp)

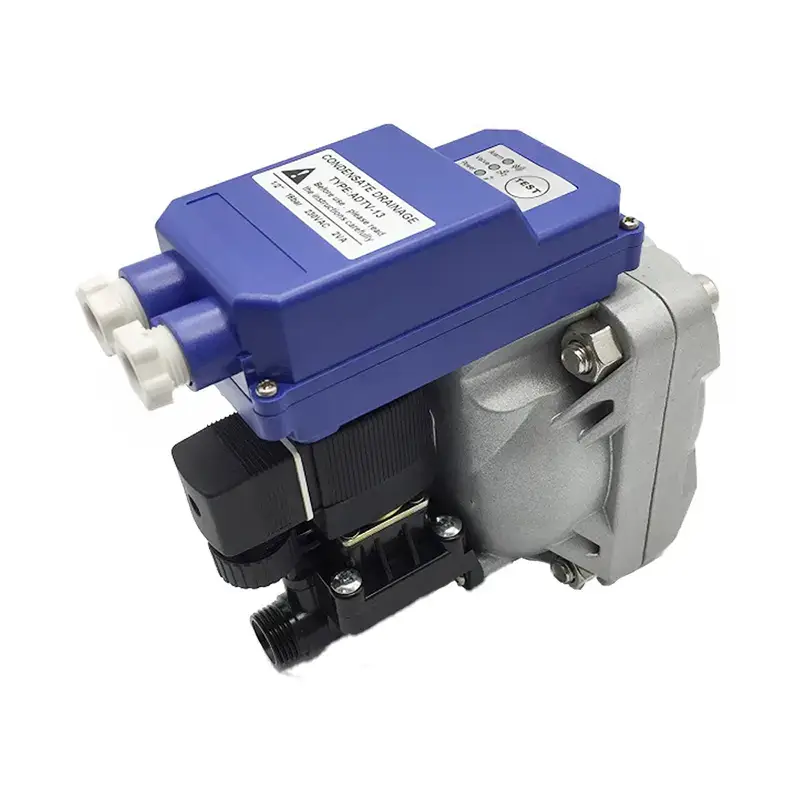

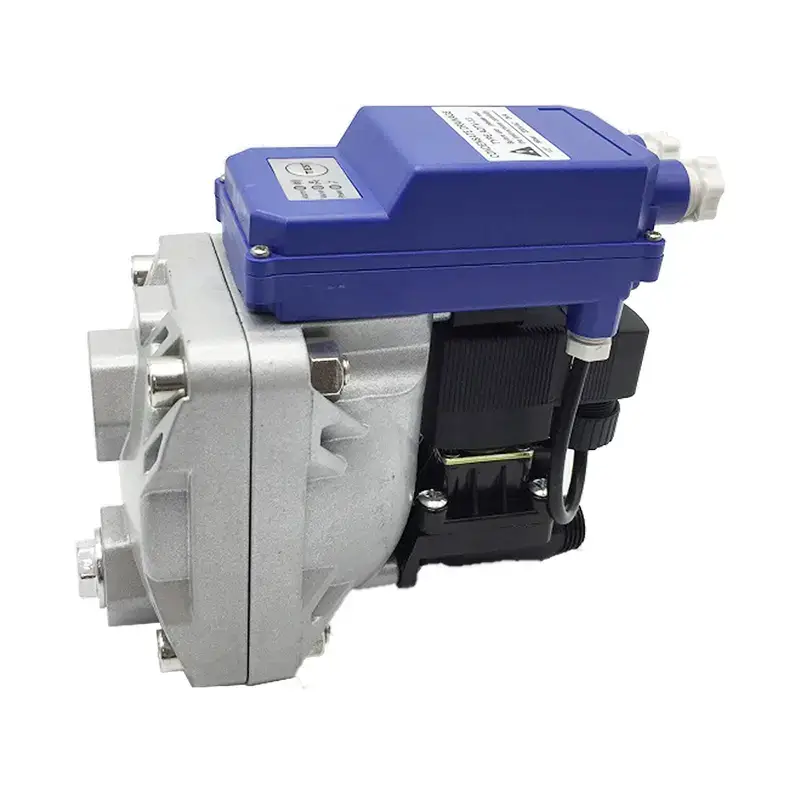

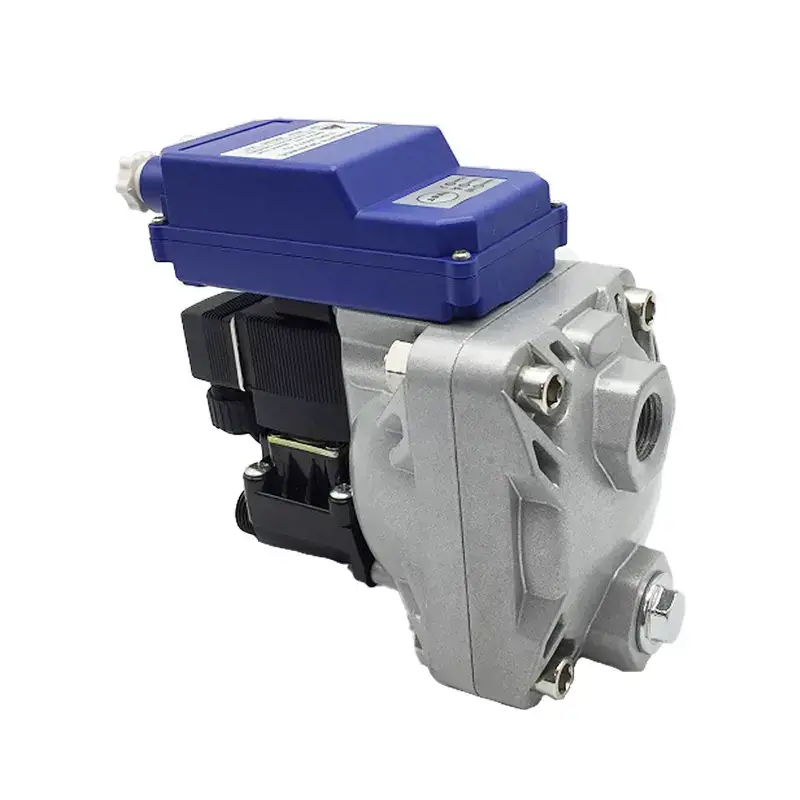

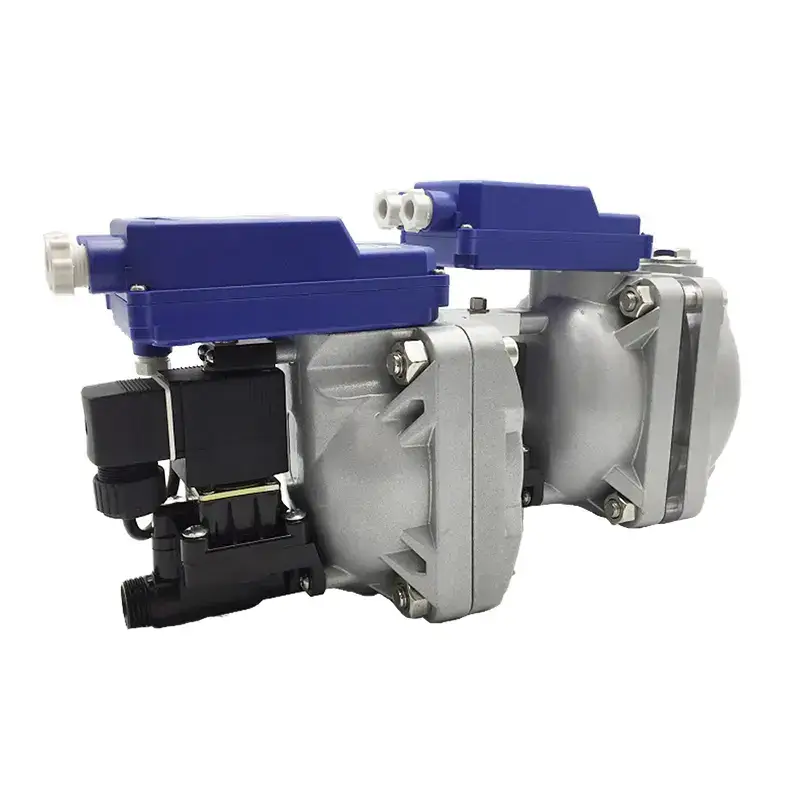

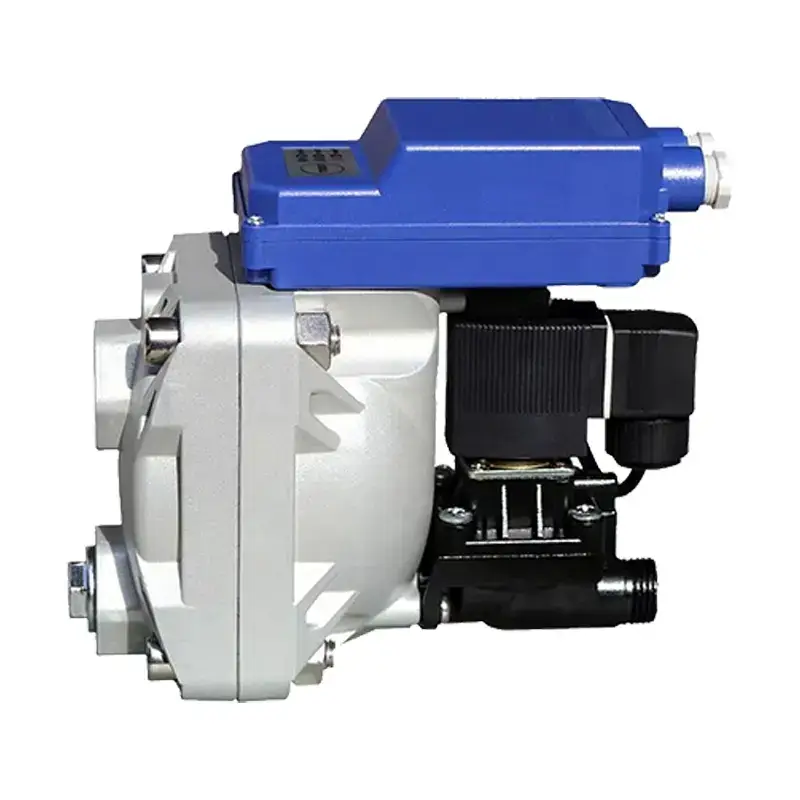

AKZL-13/14
A figura mostra que o condensado flui para o dreno de condensado através da entrada ① e se acumula na câmara ②. O sensor de capacitância ③ detecta continuamente o nível do líquido e sinaliza a parte de controle quando o líquido enche a câmara. Então, a válvula piloto ④ é ativada e a válvula diafragma ⑤ abre a porta de drenagem ⑥ para descarregar o condensado. Quando o condensado no dreno de condensado é drenado, a porta de drenagem será fechada rapidamente, o que não causará perda de ar comprimido.
1. O tubo de entrada ①deve ser continuamente inclinado para baixo > 1% para fazer o condensado fluir para o tanque de armazenamento de água,
2. O diâmetro mínimo do tubo de entrada ② e conector ④ é de 1/2″ (diâmetro interno > 15mm) e o tubo grande deve ser selecionado o máximo possível para reduzir a resistência
3. Filtro pequeno e tubulação em forma de U não podem ser instalados antes da entrada ③, o que afetará o desempenho do fluxo automático do condensado.
4. Somente válvula de esfera de grande diâmetro ou válvula de gaveta ou válvula borboleta pode ser usada na entrada④, e deve ser assegurado um grau de abertura suficiente.
5. A pressão mínima de trabalho do tanque de armazenamento de água⑤ é de 0,8 bar ou 1,6 bar (consulte a etiqueta para obter detalhes).
6. A mangueira de pressão de drenagem ⑥deve ser selecionada o mais longe possível para facilitar a instalação.
7. O aumento mínimo de pressão de 0,1 bar é necessário para cada 1 m de elevação do tubo de saída de drenagem⑦, e a seção de elevação da extremidade de saída não é superior a 5 m!
8. O diâmetro mínimo do coletor de drenagem⑧ é 1”, e 1% de inclinação para baixo pode reduzir a resistência de drenagem.
9. O bocal sobressalente⑨ pode ser usado para instalação vertical ou tubo de grande diâmetro e também pode ser usado como tubo de retorno.
10. A saída de drenagem⑩ pode ser instalada com válvula de esfera como descarga manual de esgoto ou como porta de instalação do aquecedor.
Observações: quando o condensado flui automaticamente para o tanque de armazenamento de água ou o retorno
produzindo recipientes e garrafas de plástico PET em todos os formatos.
Modelo | AKZL-13 | AKZL-14 |
Tamanho da porta de entrada | 2*G1/2″ | 2*G1/2″+ G3/4″ |
tamanho da porta de saída | G1/2″ | G1/2″ |
Temperatura de trabalho | (1-60)℃ | (1-60)℃ |
MAX compressor de ar | 30m³/min | 130m³/min |
Max liofilizador | 60m³/min | 260m³/min |
Filtro máximo | 300m³/min | 1300m³/min |
Tensão | 220VAC/110VAC/DC24V | 220AC/110AC/DC24V |
Pressão no trabalho | 0.8-16Bar | 0.8-16Bar |
![timer_auto_drain_1](http://pt.anka.parts/wp-content/uploads/slider/cache/61660d5276f3cc18d2ef0310fe76386d/timer_auto_drain_1.webp)
![timer_auto_drain_2](http://pt.anka.parts/wp-content/uploads/slider/cache/71f6a4cadc50ec70ccf7012a14c7d1c8/timer_auto_drain_2.webp)
![timer_auto_drain_3](http://pt.anka.parts/wp-content/uploads/slider/cache/7a9a5873c4f54edf49ae262dc80dc7ba/timer_auto_drain_3.webp)
![timer_auto_drain_4](http://pt.anka.parts/wp-content/uploads/slider/cache/e9d3e5d070109495508f1f5092608649/timer_auto_drain_4.webp)
![timer_auto_drain_1](https://pt.anka.parts/wp-content/uploads/slider/cache/20c519b3a31aec5c65ef34b9acc0a34a/timer_auto_drain_1.webp)
![timer_auto_drain_2](https://pt.anka.parts/wp-content/uploads/slider/cache/a951f173d53d4254771e23e830f338bc/timer_auto_drain_2.webp)
![timer_auto_drain_3](https://pt.anka.parts/wp-content/uploads/slider/cache/6b744519db28296e7d3661025367f05e/timer_auto_drain_3.webp)
![timer_auto_drain_4](https://pt.anka.parts/wp-content/uploads/slider/cache/131442a1666e3030bc97a703dc2bd7a1/timer_auto_drain_4.webp)

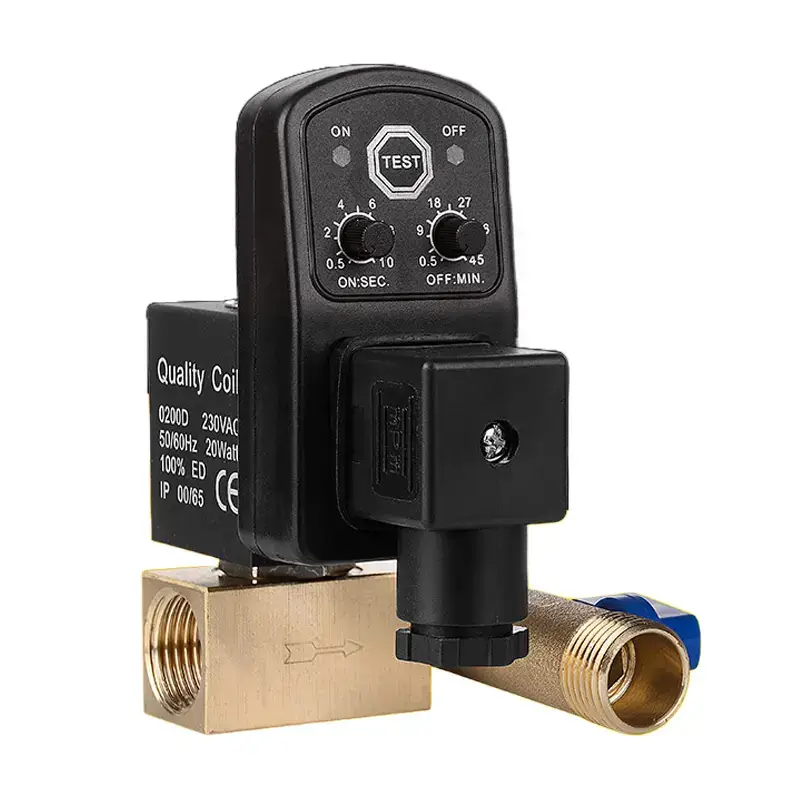

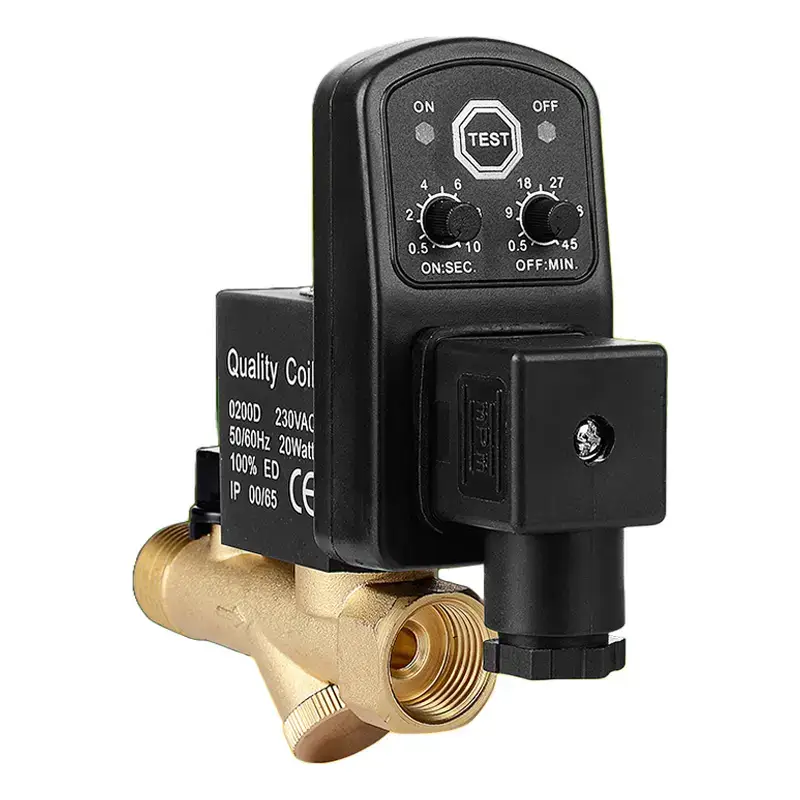

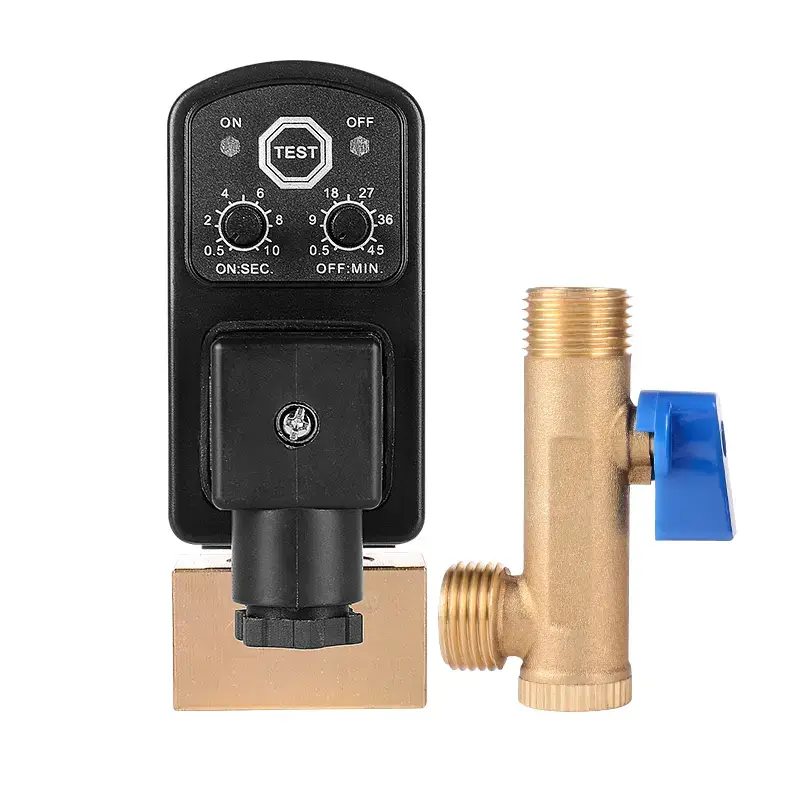

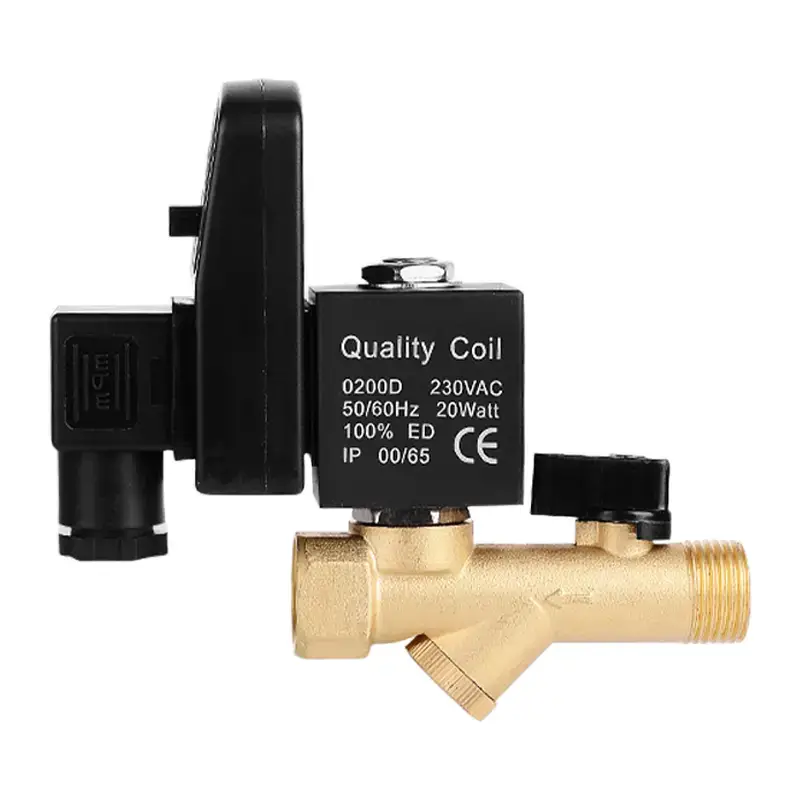

VÁLVULA DE DRENAGEM AUTOMÁTICA DO TEMPORIZADOR
Tempo de intervalo (tempo OFF) | 0,5-45 minutos |
Tempo de descarga (tempo LIGADO) | 0,5-10 segundos |
Interruptor de TESTE manual do temporizador | Sim, microinterruptor |
Tensão | 24-240V AC/DC 50/60Hz |
Consumo atual | 4mA |
Temperatura ambiente | -40-60 graus Celsius |
Grau de proteção | IP65 |
Material do escudo do tempo | Plástico ABS Grau FR |
Conexão do temporizador | DIN 43650A |
Indicadores de temporizador | On/off |
![cup_type_drain_valve_1](http://pt.anka.parts/wp-content/uploads/slider/cache/acb49de04081db5cfe959b493dd0f527/cup_type_drain_valve_1.webp)
![cup_type_drain_valve_2](http://pt.anka.parts/wp-content/uploads/slider/cache/5032adf528a118418933b121fd30ce09/cup_type_drain_valve_2.webp)
![cup_type_drain_valve_3](http://pt.anka.parts/wp-content/uploads/slider/cache/b02d07e72f6ee1b5c97404d1ec0cd139/cup_type_drain_valve_3.webp)
![cup_type_drain_valve_4](http://pt.anka.parts/wp-content/uploads/slider/cache/1ba67370c6c323c356e29b3ab700ad88/cup_type_drain_valve_4.webp)
![cup_type_drain_valve_1](https://pt.anka.parts/wp-content/uploads/slider/cache/2fd754d10b269192f7b3e6eb29fd1b57/cup_type_drain_valve_1.webp)
![cup_type_drain_valve_2](https://pt.anka.parts/wp-content/uploads/slider/cache/51649eb97be67a3fb66147ec1d739cc0/cup_type_drain_valve_2.webp)
![cup_type_drain_valve_3](https://pt.anka.parts/wp-content/uploads/slider/cache/e1d96baa3d1903008302ad081db184a1/cup_type_drain_valve_3.webp)
![cup_type_drain_valve_4](https://pt.anka.parts/wp-content/uploads/slider/cache/e3cde1154fc0dca7a10beca69dd5f095/cup_type_drain_valve_4.webp)

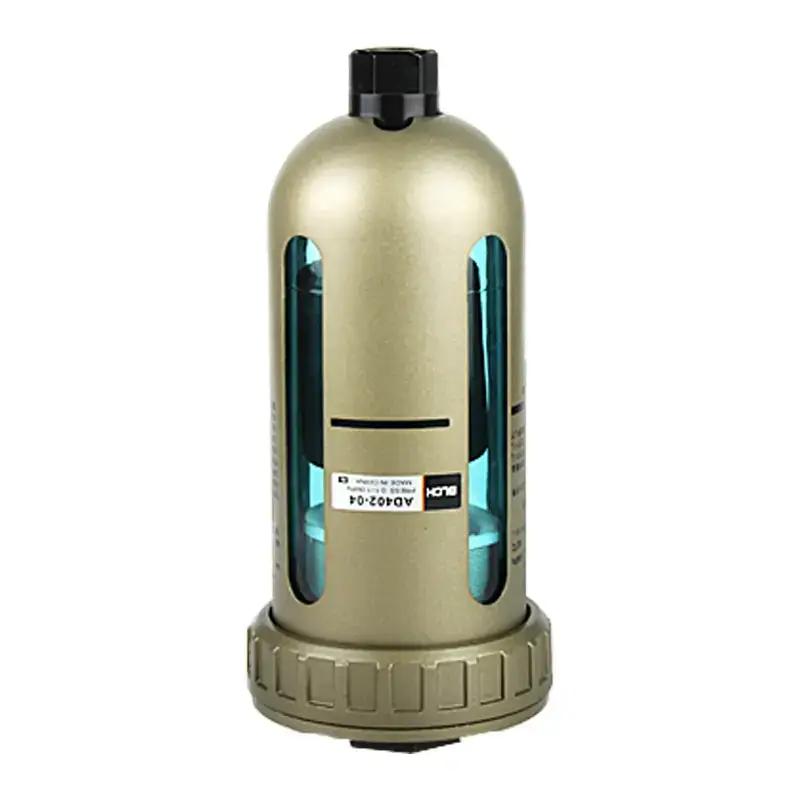

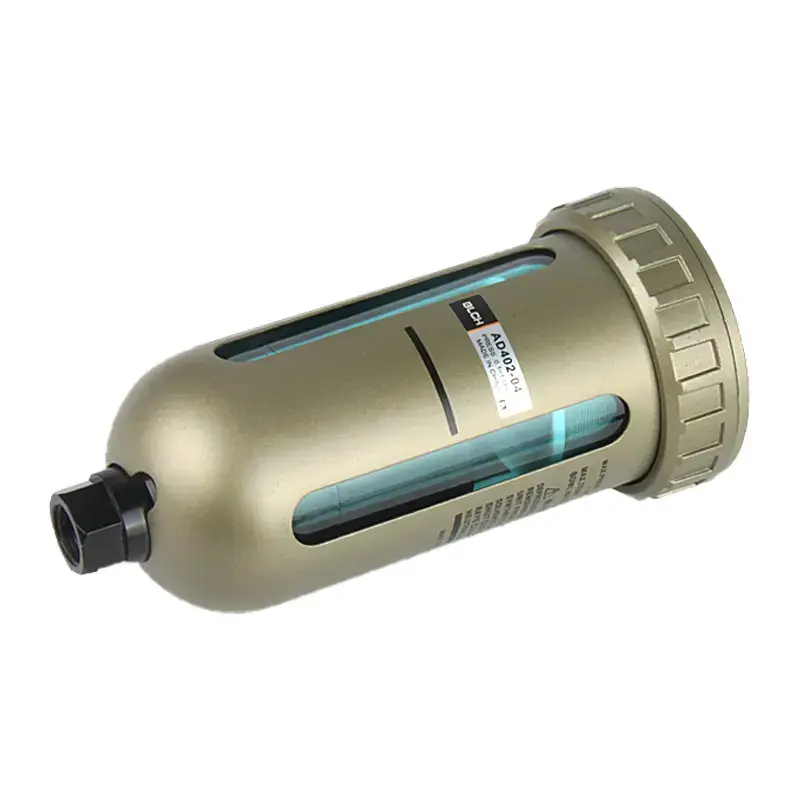

VLAVE DE DRENAGEM DO COPO DE METAL
A válvula de drenagem automática pneumática pode ser usada para equipamentos de ar comprimido, a água condensada na tubulação pode ser descarregada para fora do sistema automaticamente e manter o ar comprimido limpo e seco.
USO PARA: compressor de ar, gasômetro, filtro, sistema pneumático.
Modelo | AKD402-02 | AKD402-03 | AKD402-04 |
Resistência à Pressão Garantida | 1.5MPa | ||
Faixa de Pressão Operacional | 0.15~1.0MPa | ||
Temperatura ambiente e do fluido | 5~60ºC | ||
Tamanho da porta | G1/4 | G3/8 | G1/2 |
Tamanho da Porta de Drenagem | G1/8 | ||
Status de drenagem | Tipo Aberto Normal | ||
Status de drenagem | Ar comprimido |
![ball_drain_valve_1](http://pt.anka.parts/wp-content/uploads/slider/cache/582f293db5b78728ae05740d6fd25cf1/ball_drain_valve_1.webp)
![ball_drain_valve_2](http://pt.anka.parts/wp-content/uploads/slider/cache/fd19406266af0d304954c83b1f8716ba/ball_drain_valve_2.webp)
![ball_drain_valve_3](http://pt.anka.parts/wp-content/uploads/slider/cache/68f120a631e41502afb191cbf2e7cd89/ball_drain_valve_3.webp)
![ball_drain_valve_4](http://pt.anka.parts/wp-content/uploads/slider/cache/fb987f00df5609d6546d2b8b401e15bc/ball_drain_valve_4.webp)
![ball_drain_valve_1](https://pt.anka.parts/wp-content/uploads/slider/cache/3029109f54ccda5cdec96d2627d97092/ball_drain_valve_1.webp)
![ball_drain_valve_2](https://pt.anka.parts/wp-content/uploads/slider/cache/9be03f7d331b33106d951cc9b1c4ac96/ball_drain_valve_2.webp)
![ball_drain_valve_3](https://pt.anka.parts/wp-content/uploads/slider/cache/4b507da380a5afd5d7fed0d106d443eb/ball_drain_valve_3.webp)
![ball_drain_valve_4](https://pt.anka.parts/wp-content/uploads/slider/cache/34af3446ebb4de711010756e7c241a6f/ball_drain_valve_4.webp)

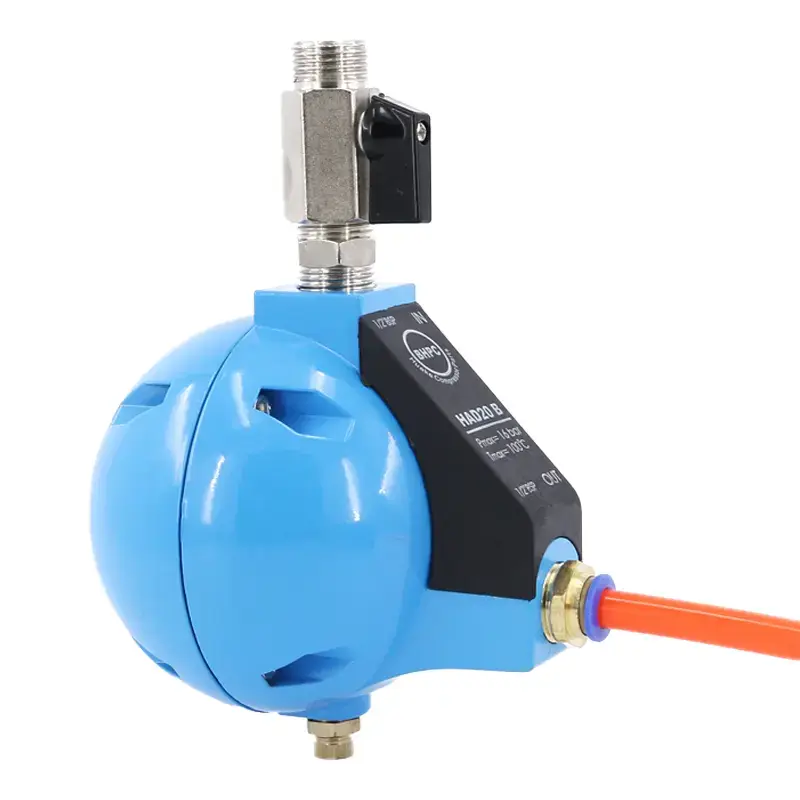

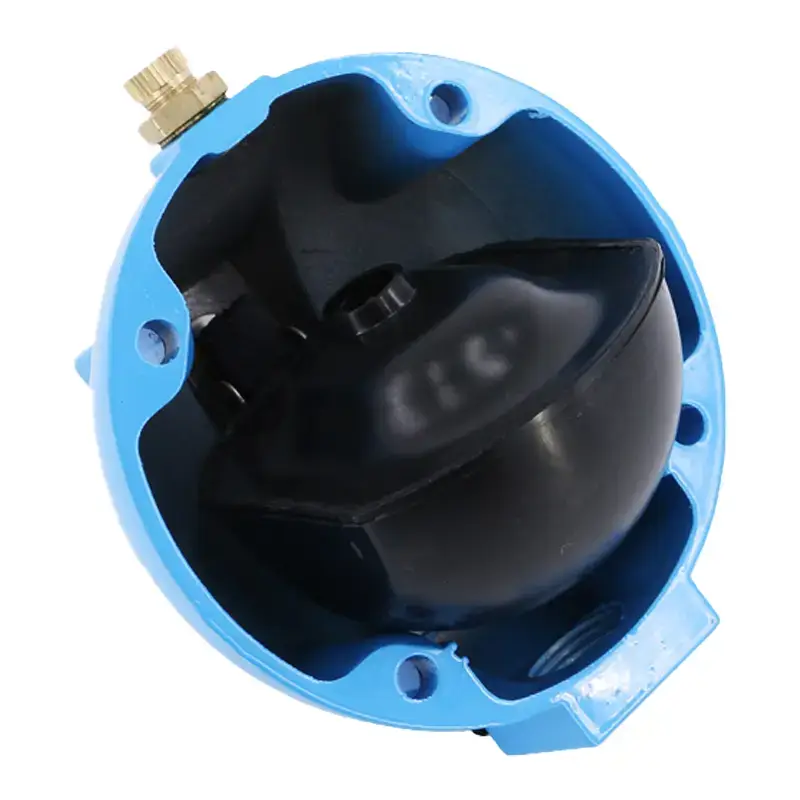

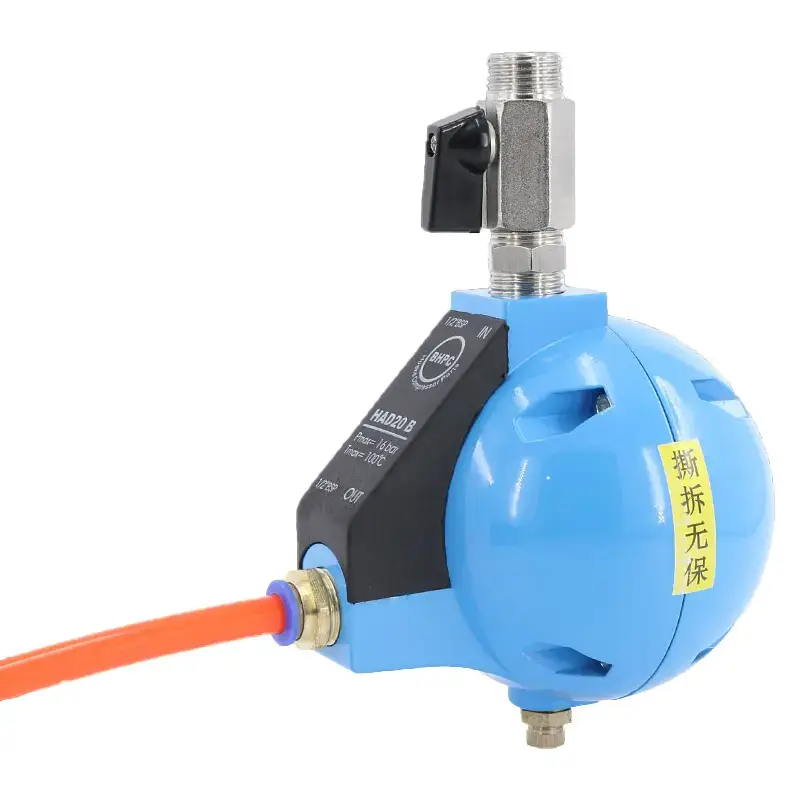

BALL DRAIN VALVE
- A carcaça do filtro é feita de liga de alumínio por fundição e possui uma estrutura compacta para garantir o uso seguro.
- Todos os alojamentos são limpos, desengordurados e tratados especialmente anticorrosivos antes da pulverização para melhorar a durabilidade e aplicados em operações de plataformas offshore.
- A interface rosqueada precisa torna a instalação e a manutenção mais acessíveis e convenientes.
- Todas as carcaças testadas sob pressão de trabalho de 32bar por 96 horas, e a pressão máxima de ruptura é de 105bar.
- Sob a condição de trabalho de 1,5-80 ºC e pressão de 16 bar, o corpo tem garantia de 15 anos e a vida útil do elemento filtrante é de 6000-8000 horas.
Nome do Produto | Válvula de Drenagem do Compressor de Ar Tipo Flutuante com Descarga Automática | ||
Modelo | Tipo de flutuador de bola | ||
Conexão de entrada e saída de água condensada | 1/2″ BSP | ||
Máx. pressão | 16bar | ||
Máx. temperatura | 100 ℃ | ||
Capacidade máxima de descarga | 500L/Hora | ||
Certificação | CE/ISO9001 |
