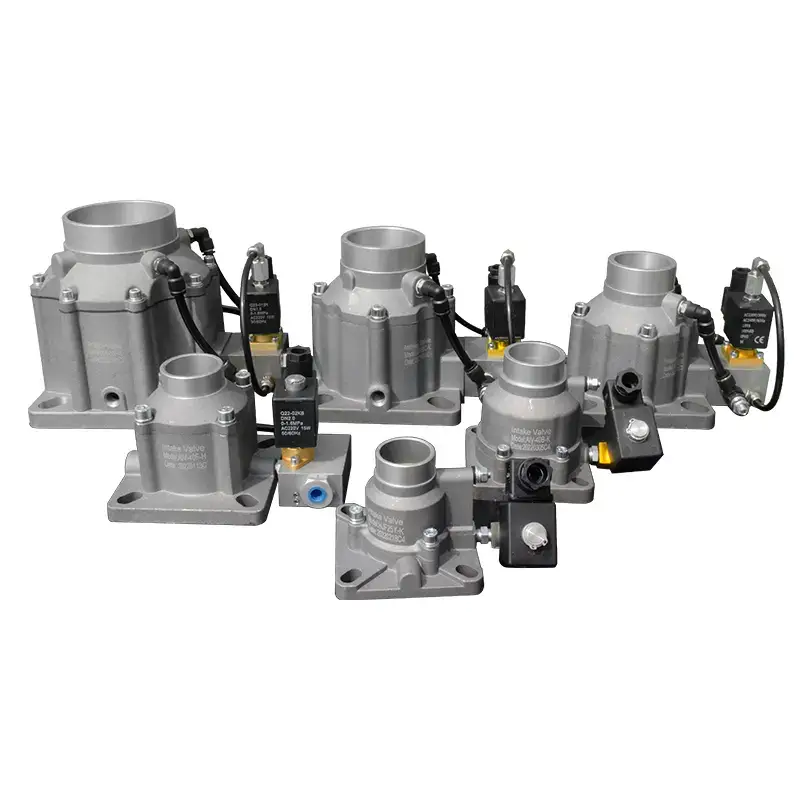

Válvula de Admissão Série ANKA AIV
Vantagem
Características:
1 、 Aplicação: Compressor de parafuso com injeção de óleo de frequência de potência
2、É do tipo N/O e fechará em resposta a um sinal de pressão de controle.
3、Design de estrutura especial resolve o problema de alta carga inicial.
4、No desligamento, a válvula de admissão tem função de verificação para evitar a injeção de óleo através do compressor.
5、Válvula de entrada pode eliminar o ruído de cavitação da extremidade do ar pela admissão de ar ao descarregar.
6 、A integração da válvula de descarga, válvula de admissão de ar, válvula solenóide e válvula proporcional em uma válvula de entrada torna a instalação fácil e rápida.
Descrição do modelo:
Dados técnicos:
| Modelo | Diâmetro | Fluxo(m³/min) | Pressão Máxima de Trabalho (Bar) | Temperatura Média de Trabalho | Temperatura Média de Trabalho |
| AIV-25B | 25 | 0.5-1.2 | 16 | -20-120 | -20-60 |
| AIV-25Y | 25 | 0.5-1.2 | 16 | -20-120 | -20-60 |
| AIV-40A | 40 | 1-2.5 | 16 | -20-120 | -20-60 |
| AIV-40B | 40 | 1-2.5 | 16 | -20-120 | -20-60 |
| AIV-40C | 40 | 1-2.5 | 16 | -20-120 | -20-60 |
| AIV-40F | 40 | 1-2.5 | 16 | -20-120 | -20-60 |
| AIV-40J | 40 | 1-2.5 | 16 | -20-120 | -20-60 |
| AIV-50A | 50 | 2.5-4.2 | 16 | -20-120 | -20-60 |
| AIV-50B | 50 | 2.5-4.2 | 16 | -20-120 | -20-60 |
| AIV-65A | 65 | 4-7 | 16 | -20-120 | -20-60 |
| AIV-65C | 65 | 4-7 | 16 | -20-120 | -20-60 |
| AIV-85B | 85 | 8-14 | 16 | -20-120 | -20-60 |
| AIV-85F | 85 | 8-14 | 16 | -20-120 | -20-60 |
| AIV-100 | 100 | 12-18 | 16 | -20-120 | -20-60 |
| AIV-120B | 120 | 18-25 | 16 | -20-120 | -20-60 |
| Modelo | Direção de entrada | A | B | C | D | E | F | G | Tamanho da interface | Tamanho do Anel O |
| AIV-25B | Vertical | 75X80 | 55/60 | 62X55 | 53X53 | 74 | ø40 | 4-ø9 | G1/8 | 53X2.65 |

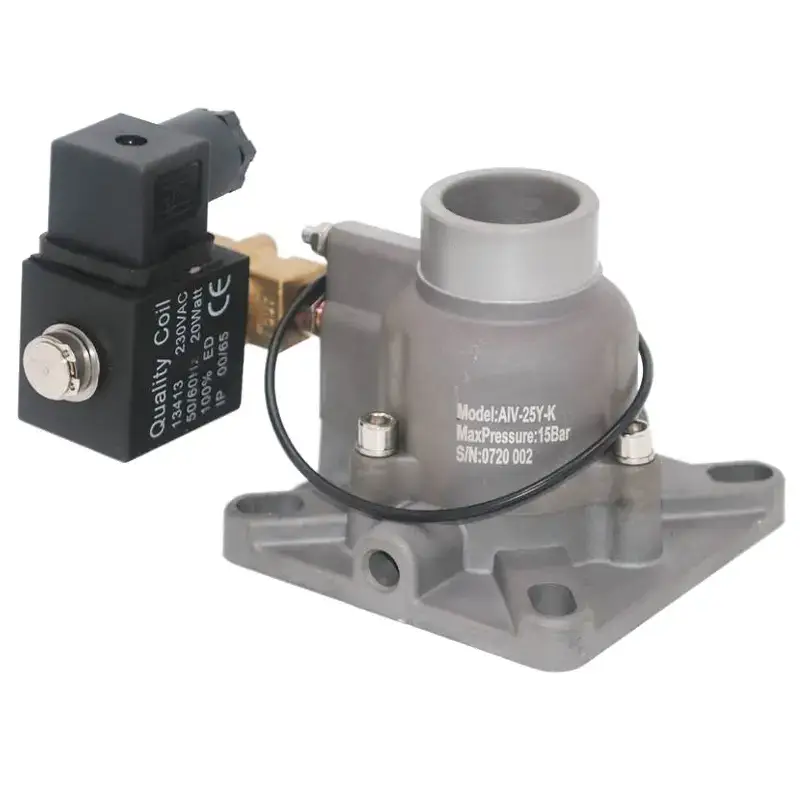

| AIV-25Y | Vertical | 99X99 | 74 | ø104 | ø115 | 83 | ø40 | 4-ø11 | G1/8 | 87.5X2.65 |
| AIV-40A | Horizontal | 100X100 | 74 | ø104 | ø115 | 105 | ø48 | 4-ø9 | G1/4 | 87.5X2.65 |
| AIV-40B | Vertical | 100X100 | 74 | ø104 | ø115 | 105 | ø48 | 4-ø9 | G1/8 | 87.5X2.65 |
| AIV-40C | Vertical | 100X100 | 74 | ø104 | ø115 | 105 | ø48 | 4-ø9 | G1/4 | 87.5X2.65 |

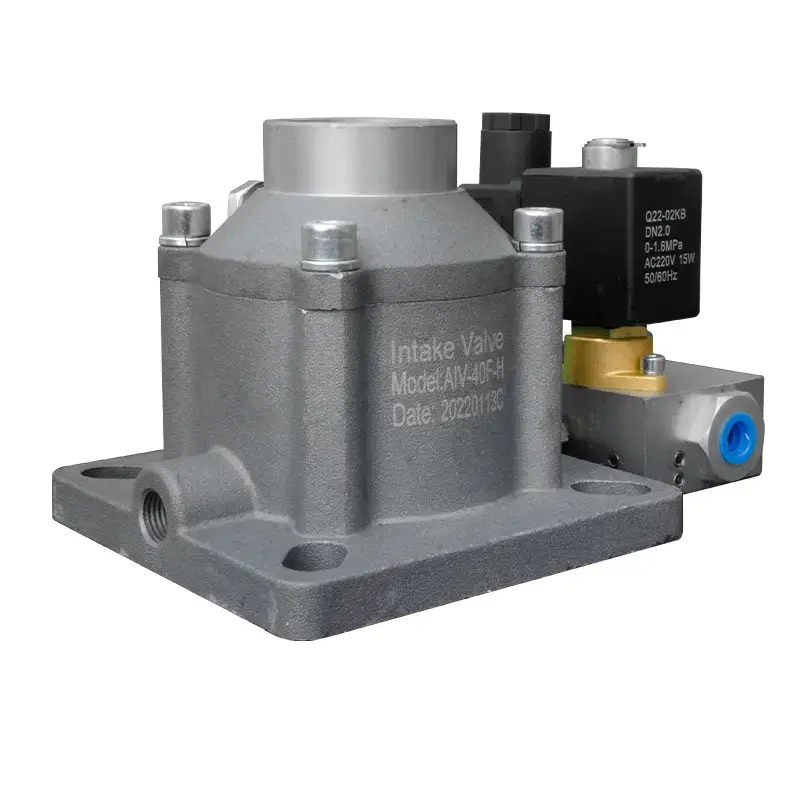

| AIV-40F | Vertical | 120X120 | 84 | ø119 | ø133 | 105 | ø50/48 | 4-ø9/ø13 | G1/4 | 92X3 |
| AIV-40J | Vertical | 137X137 | 104 | ø135 | ø160 | 105 | ø50 | 4-ø14 | G1/4 | 113X3.55 |
| AIV-50A | Horizontal | 134X134 | 76 | ø100 | ø115 | 139 | ø62 | 4-ø18 | G1/4 | 90X3.5 |

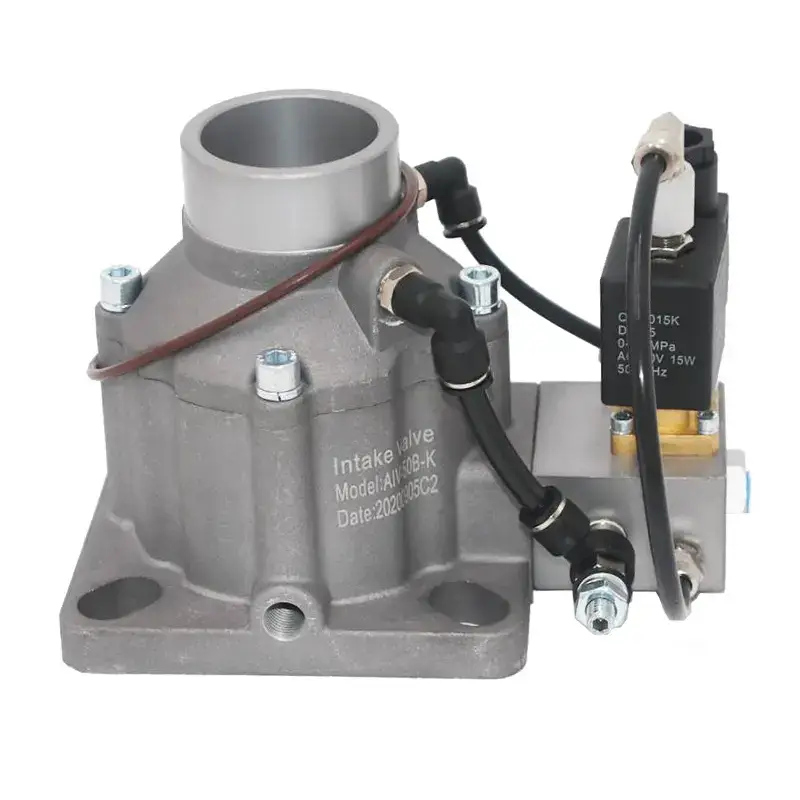

| AIV-50B | Vertical | 134X134 | ø100 | ø134 | ø150 | 139 | ø62/ø60 | 4-ø18 | G1/4 | 110X3.5 |
| AIV-50B | Vertical | 134X134 | ø100 | ø130 | ø156 | 142 | ø78 | 4-ø13 | G1/4 | 110X3.5 |
| AIV-65C | Vertical | 150X150 | ø113 | ø149 | ø170 | 156 | ø78 | 4-ø18 | G1/4 | 117X3.5 |
| AIV-65A | Horizontal | 146X146 | ø110 | ø143 | ø170 | 95 | ø78 | 4-ø18 | G1/4 | 117X2.65 |
| AIV-85B | Vertical | 165X165 | ø119 | ø160 | ø176 | 180 | ø100 | 4-ø17 | G1/4 | 132X3.55 |
| AIV-85B | Vertical | 165X165 | ø119 | ø160 | ø176 | 180 | ø100 | 4-ø17 | G1/4 G1/2 | 132X3.55 |
| AIV-100 | Vertical | 154X154 | 114 | ø152 | ø172 | ø250 | ø125 | 4-ø18 | G1/4 | 125X3.5 |
| AIV-120B | Vertical | / | / | / | ø225 | ø305 | ø150 | 8-ø18 | G1/4 | 190X4 |
